STM32MP157使用i2c驱动OLED

发布日期: 2022-03-31

文章字数: 973

阅读次数:

之前在电子芯吧客申请了STM32MP157 Mini试用的开发板，没想到能中，到手发现资料太多搁置了一段时间，现在拿出来重新捣鼓。

交叉编译环境搭建

这里我使用的Linux环境为WSL2的Ubuntu 18.04，具体安装过程就不详细讲了，网上教程也很多。简单列举WSL的几个优点：

首先在ubuntu中创建目录
```
sudo mkdir /usr/local/arm
```
将交叉编译器复制到该目录中。我这里的交叉编译器位于Windows下的D:\My_Documents\Embeded\STM32\【正点原子】STM32MP157-mini开发板（A盘）-基础资料\05、开发工具\01、交叉编译器\gcc-arm-9.2-2019.12-x86_64-arm-none-linux-gnueabihf.tar.xz，在WSL中D盘挂载路径为/mnt/d，可以直接访问。
```
sudo cp /mnt/d/My_Documents/Embeded/STM32/【正点原子】STM32MP157-mini开发板（A盘）-基础资料/05、开发工具/01、交叉编译器/gcc-arm-9.2-2019.12-x86_64-arm-none-linux-gnueabihf.tar.xz /usr/local/arm/ -f
```

复制完成后进入该目录并解压缩

cd /usr/local/arm/
sudo tar -vxf gcc-arm-9.2-2019.12-x86_64-arm-none-linux-gnueabihf.tar.xz

修改环境变量
```
sudo vi /etc/profile
```
按i，在文件末尾添加export PATH=$PATH:/usr/local/arm/gcc-arm-9.2-2019.12-x86_64-arm-none-linux-gnueabihf/bin，按esc后，:wq!保存并退出
使环境变量生效
```
source /etc/profile
```
为了避免出错，安装相关库（实测没有安装也没有出现问题，不过还是建议安装）
```
sudo apt-get update
sudo apt-get install lsb-core lib32stdc++6
```
查看交叉编译器版本
```
arm-none-linux-gnueabihf-gcc -v
```

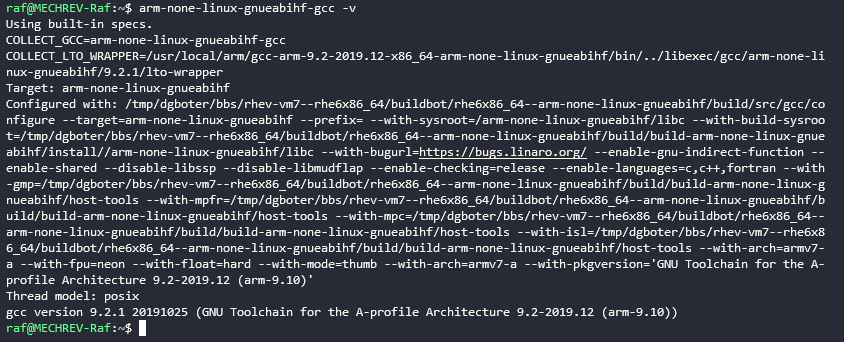

显示以下结果则表示成功

查看交叉编译器版本

首先感谢开源项目stm32mp157_oled提供的STM32MP157通过IIC协议驱动OLED的代码。

使用git克隆到Ubuntu中

git clone https://gitee.com/william_william/stm32mp157_oled.git
cd stm32mp157_oled

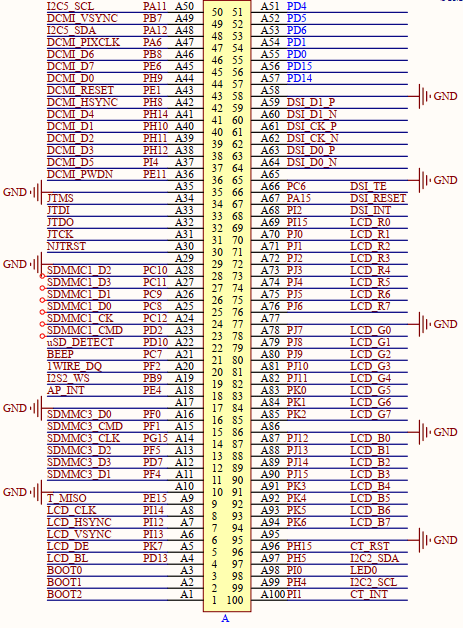

核心板引脚原理图A

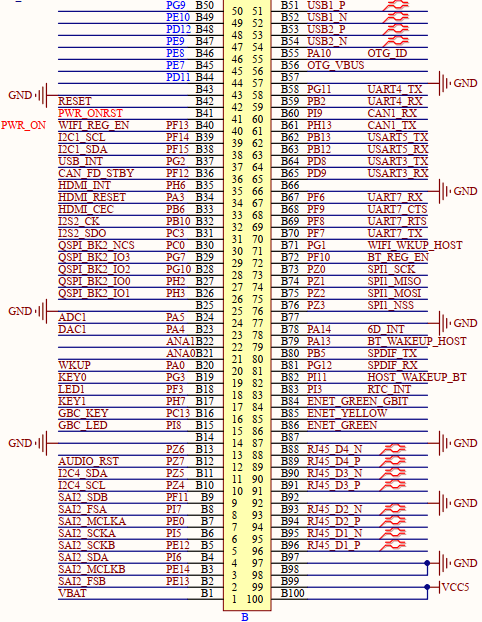

核心板引脚原理图B

核心板上与引脚对应的有4个I2C接口：I2C1、I2C2、I2C4、I2C5。使用i2cdetect查看i2c总线
```
i2cdetect -l
```

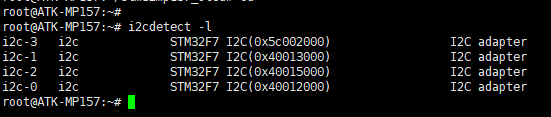

可以看到总共有4条i2c总线，分别为i2c-0、i2c-1、i2c-2、i2c-3，经过测试得到对应关系如下

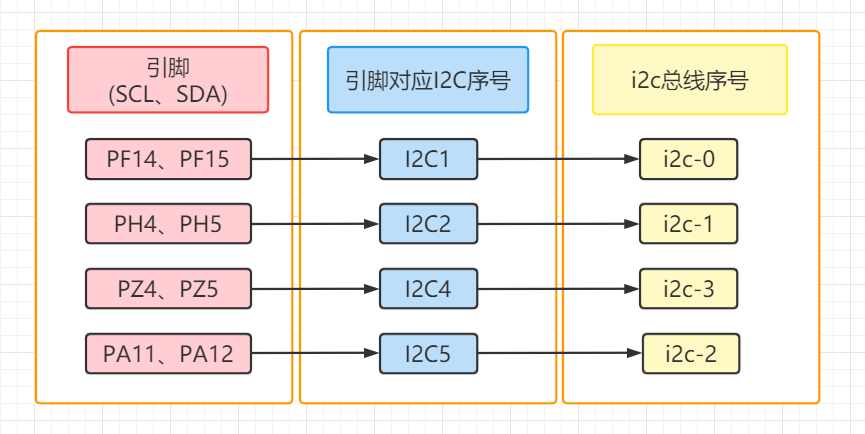

i2c总线与引脚对应关系

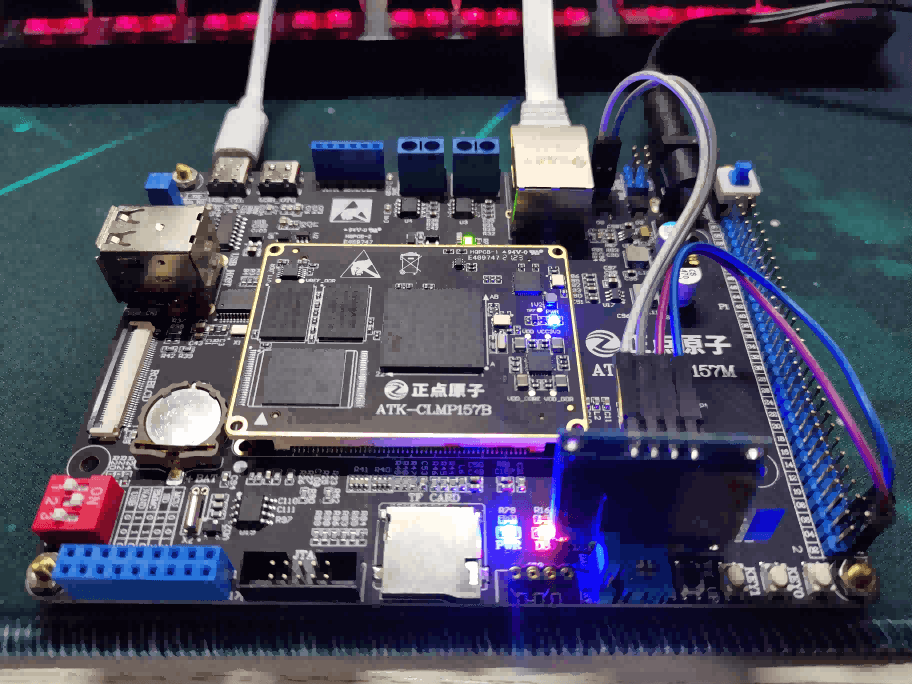

OLED连接

i2cdetect -y 2

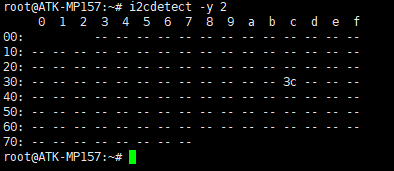

查看i2c总线设备

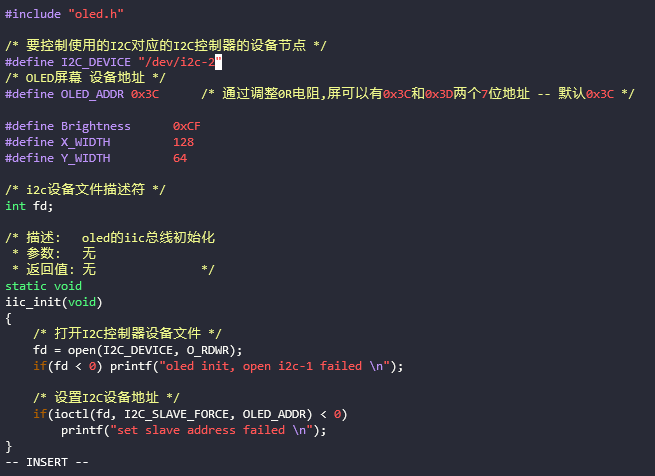

这里已经看见了一个i2c设备，地址为0x3c，就是OLED的i2c地址。现在回到Ubuntu中，修改oled.c中使用的i2c总线为/dev/i2c-2，:wq!保存并退出。

修改使用的i2c总线

如果已经配置好交叉编译工具,这里可以直接编译了

arm-none-linux-gnueabihf-gcc -c main.c oled.c
arm-none-linux-gnueabihf-gcc main.o oled.o -o MP157OLED

如果没有问题的话，会在目录下生成可执行二进制文件MP157OLED。当然这个二进制文件是为ARM架构生成的，当前的Ubuntu执行会出现以下错误，不必担心
```
-bash: ./MP157OLED: cannot execute binary file: Exec format error
```

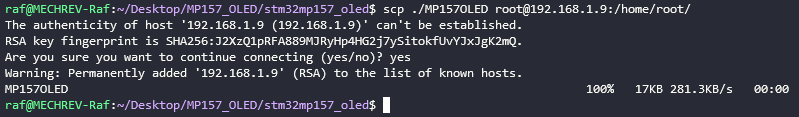

现在使用scp命令来讲生成的可执行文件上传到开发板中，其中192.168.1.9是开发板的IP地址。这里我用的是WSL1，因此Ubuntu可以共享宿主机的IP，所以Ubuntu与开发板处于同一局域网下。第一次执行时会提示是否信任该主机，输入yes即可。
```
scp ./MP157OLED root@192.168.1.9:/home/root/
```

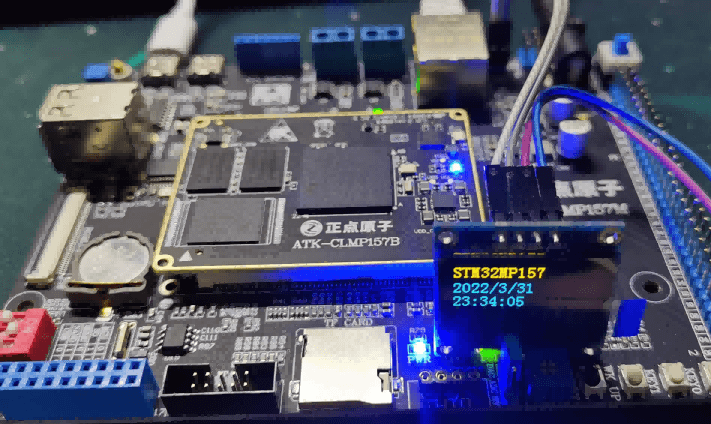

现在回到开发板上，进入/home/root查看是否有可执行文件，有的话可以直接执行查看效果。
```
cd ~
ls
./MP157OLED
```
