SystemC入门笔记（1）

System C是一种系统级建模语言，可以看做是一个C++的库，运行环境简单，广泛应用于软硬件系统建模。

环境搭建

为了方便学习过程的配置，我这里用的是VS2015,更新版本的VS配置差别不大。

1. 首先下载systemc-2.3.0.tgz,安装visual stdio 2015
2. 使用VS打开/systemc‐2.3.0/msvc80/systemc/SystemC.sln,并Build Solution,等待运行成功。
3. 新建空项目，配置项目属性：
   • C/C++→General→Additional Include Directories，选择systemc-2.3.0\src
   • C/C++ →Language→Enable Run-Time Type Info→Yes
   • C/C++→Code Generation→Runtime Library→Multi-thread Debug(/MTd)
   • C/C++→Command Line→Additional Options，添加/vmg /D_CRT_SECURE_NO_DEPRECATE
   • Linker→General→Additional Library，选择\systemc-2.3.0\msvc80\SystemC\Debug
   • Linker→Input→Additional Dependencies，选择/systemc-2.3.0/msvc80/systemc/debug/SystemC.lib
4. 导出模板供以后使用。

加法器设计

编写adder加法器模块c = a + b，对a、b的值敏感，a、b发生变化时即计算其和。

源码文件

• adder.h

  SC_MODULE(Adder) {
    sc_in<int> a, b;           //定义输入端口a，b
    sc_out<int> c;             //定义输出端口c
    void compute();
    SC_CTOR(Adder) {           //构造函数
        SC_METHOD(compute);
        sensitive << a << b;    //敏感列表
    }
  }

• adder.cpp

  #include"adder.h"
  void Adder::compute() {
        c = a + b;
  }

• stimulus.h

  SC_MODULE(Stimulus) {
    sc_in<bool>clk;
    sc_out<int>a, b;
    void generate();
    SC_CTOR(Stimulus) {
        SC_THREAD(generate);
        sensitive <<clk.pos();
    }
  }

• stimulus.cpp，激励模块stimulus，在不同的clk信号下输入不同的a、b的值

  #include"stimulus.h"
  void Stimulus::generate() {
    wait();                //wait for clk positive edge
    a = 100; b = 200;
    wait();
    a = -100; b = -100;
    wait();
    a = 100; b = -100;
    wait();
    sc_stop();            //stop stimulus
  }

• monitor.h

  #include"systemc.h"
  SC_MODULE(Monitor) {
    sc_in<int>a, b, c;
    sc_in<bool>clk;
    void monitor_proc();
    SC_CTOR(Monitor) {
        SC_METHOD(monitor_proc);
        sensitive <<clk.pos();
    }
  };

• monitor.cpp，测试平台，打印a、b、c的值

  #include"monitor.h"
  using namespace std;
  void Monitor::monitor_proc(){
    std::cout << "a=" << a << ",b=" << b << ",c=" << c << std::endl;
  }

• main.cpp，进行各个模块实例化以及端口连接

  #include"adder.h"
  #include"stimulus.h"
  #include"monitor.h"
  #include"systemc.h"
  int sc_main(int argc, char* argv[]) {
    sc_signal<int>t_a, t_b, t_c;
    sc_clock t_clk;
    Adder *a1;
    a1 = new Adder("a1");
    Stimulus *d1;
    d1 = new Stimulus("d1");
    Monitor *m1;
    m1 = new Monitor("m1");

    a1->a(t_a);
    a1->b(t_b);
    a1->c(t_c);

    d1->a(t_a);
    d1->clk(t_clk);
    d1->b(t_b);

    m1->a(t_a);
    m1->b(t_b);
    m1->c(t_c);
    m1->clk(t_clk);

    sc_start();
    system("pause");
    return 0;
  }

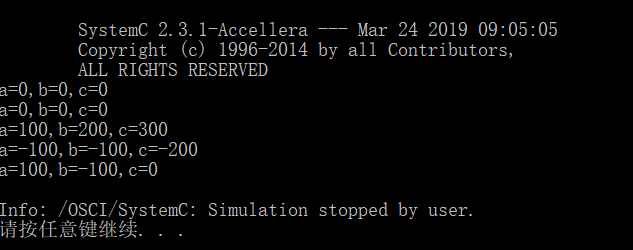

运行结果

通讯管道设计

源码文件

• channel.h，包含3个部分：向通道写入接口的声明、从通道读取的接口声明、通道本身的声明。

  #pragma once
  #include "systemc.h"
  class w_if : public sc_interface {
    public:
        virtual void write(char) = 0;
  };
  class r_if : public sc_interface {
    public:
        virtual void read(char&) = 0;
  };
  class channel : public sc_channel, public w_if, public r_if {
    public:
        channel(sc_module_name name);
        ~channel();
        void write(char);
        void read(char&);
    private :
        enum depth {max = 8};
        char data[max];
        int num_elements, first;
        sc_event write_event, read_event;
  };

• channel.cpp，包含了channel.h中声明的通道方法的实现。

  #include "channel.h"
  channel::channel(sc_module_name name) : sc_channel(name), num_elements(0), first(0) {
  }
  channel::~channel() {
  }
  void channel::write(char c) {
    if(num_elements == max)
        wait(read_event);
    data[(first + num_elements) % max] = c;
    num_elements++;
    write_event.notify();
  }
  void channel::read(char& c) {
    if(num_elements == 0)
        wait(write_event);
    c = data[first];
    num_elements--;
    first = (first + 1) % max;
    read_event.notify();
  }

• source.h

  #include"systemc.h"
  #include"channel.h"
  class source : public sc_module
  {
    public:
        sc_port<w_if> out;

        SC_HAS_PROCESS(source);

        source(sc_module_name name) : sc_module(name) {
            SC_THREAD(source_p);
        }

        void source_p();
  };

• source.cpp，自定义管道，使得经过的输出字符串顺序颠倒。

  #include"source.h"
  #include"string"
  using namespace std;
  void source :: source_p() {
    const char *alphabet = "abcdefghijklmnopqrstuvwxyz\n";
    while (*alphabet) {
        *(alphabet++);
    }
        while ((*alphabet) !=  'a') {
            out->write(*(--alphabet));
    }
  }

• sink.h

  #include"systemc.h"
  #include"channel.h"
  class sink : public sc_module
  {
    public:
        sc_port<r_if> in;

        SC_HAS_PROCESS(sink);

        sink(sc_module_name name) : sc_module(name) {
            SC_THREAD(sink_p);
        }

        void sink_p();
  };

• sink.cpp，输出模块

  #include"sink.h"
  #include<cctype>
  void sink :: sink_p() {
    char c;

    while (true) {
        in->read(c);
        c=(char)toupper(c);
        cout << c << flush;
    }

    cout << endl;
  }

• main.cpp，包含对象的实例化、以及它们的绑定

  #include "systemc.h"
  #include "channel.h"
  #include "source.h"
  #include "sink.h"
  int sc_main (int argc, char *argv[]) {
    channel Channel("Channel");

    source Source("Source");
    Source.out(Channel);

    sink Sink("Sink");
    Sink.in(Channel);

    sc_start();

    return 0;
  }

运行结果

颠倒字符串顺序，通过管道输出。

总结

• 直接实例化模块和指针实例化模块不同，直接实例化模块之后，用.调用端口进行连接，指针实例化则是采用->。
• 每个头文件相当于一个模块，是SystemC的基本构成部分，源文件相当于一个函数。模块调用函数。
• 一个模块内可以有一个或者多个进程。每个模块必须要有构造函数的进程SC_CTOR来注册进程，并且声明进程的敏感列表sensitive。进程方法声明中有一个无参量的void的返回类型。SC_METHOD声明只有一个参量,也就是该进程方法的名称。
• 实例化连接和端口连接需要在主函数中或top模块严格进行。
