天猫精灵自定义技能

天猫精灵 php
hardware
发布日期:   2020-04-29
文章字数:   2.8k
阅读次数:

天猫精灵是阿里巴巴人工智能实验室发布的智能音箱产品，去年“冲鸭打卡100天”活动时购入，100天坚持下来了，等于免费撸。现在开始探索搞机。

目标：使用天猫精灵自定义技能对接教务系统，获取课程表，通过语音方式反馈课程基本信息。

加入开发者平台

在AliGenie开发者平台申请账号，登录后转到智能应用下的技能页面

创建技能

点击创建语音技能，技能名称自定，调用词就是触发技能的关键词。
创建技能

配置技能

完成创建后点击语音交互模型创建，能力申请中的OAuth2在这里不需要用到，无需配置。
语音交互模型创建

1.实体

  • 实体就相当于将一个变量实例化。可以参考官方的过时教程
    官方教程

  • 我们这里要查询课表，需要提供一个必要的参数就是：日期。因此需要创建一个日期的实体。这个实体中的值应包含可能出现的日期：周一到周日，以及今天、明天、后天等。
    创建实体

  • 添加实体值时可以选择下载模板，批量添加。
    批量添加
    模板
    模板里的“李白”就是实体值，后面的“酒仙|诗仙”是“李白”的同义词。修改之后是这样
    修改模板文件
    再上传文件即可
    weekday实体值

  • 更近一步，可以设置一个实体“上下午”，用来区分上午和下午的指令，这样就可以单独获取上午或者下午的课表
    上下午实体值

2.意图

实体已经创建好了，现在来创建意图，引用实体

1）创建意图

创建意图

2）配置意图

  • 点击编辑开始配置意图

管理意图

先想好我们该如何询问天猫精灵。应该是天猫精灵查课表然后加上带实体的参数，所以可以用类似天猫精灵查课表今天课表的表达，如果带上上午或者下午的话，应该是天猫精灵查课表今天上午课表。

单轮对话表达
  • 由于我们不是固定的问法，所以选择模板而不是例句。
  • 实体的引用方法为@{实体标识}其他文字，这里就应该是@{weekday}课表，@{mornoon}课表，@{weekday}@{mornoon}课表
    单轮对话表达
添加参数
  • 参数（（就是天猫精灵获取到我们的意图后，将参数**中的项作为post的参数传递给目标网址。这里参数就是weekday和moornoon。
  • 关联实体表示参数值需要从哪个实体的值里面得到。
  • 系统默认实体值表示当天猫精灵没有获取到该参数时，使用的默认值。比如天猫精灵查课表今天课表，没有指定上午或者下午，就会默认使用全天。而天猫精灵查课表上午课表，没有指定日期，就会默认使用今天。
    参数

技能已经配置得差不多了，接下来要做的就是配置负责接收天猫精灵的服务端

3.回复逻辑

在回复逻辑页面下，找到默认逻辑WEBHOOK，里面有我们之前创建的意图。
回复逻辑

1）url

点击详情后，编辑该逻辑，填入url，即天猫精灵获取我们的指令后发送请求到该url，获取回复，再语音反馈给我们。
这里我使用http://hfutwifi.tqraf.cn/aligenie/course.php 。
其中的Header部分不需要填写。

2）认证

点击下载认证文件，得到一个txt文件，将其上传至与 http://hfutwifi.tqraf.cn/aligenie/course.php 中的course.php同级的文件夹下。点击提交即可完成配置。
认证文件
配置完成

服务器端

1.查看参数

  • 前面讲到天猫精灵会请求http://hfutwifi.tqraf.cn/aligenie/course.php 。由于不知道天猫精灵的详细参数（官方貌似也没给，走了不少弯路）。这里我在course.php中获取请求信息并写入文件，观察一下。将以下代码写入course.php中
    <?php
$tmpData = strval(file_get_contents("php://input"));
$DataArray = json_decode($tmpData, true);
file_put_contents("request.txt", print_r($DataArray, true));
?>
  • 然后回到开发者平台，输入指令进行测试
    测试
    可以看到weekday和mornoon参数都正确解析出来了。
    查看course.php同目录下生成的request.txt，里面记录了天猫精灵请求的详细参数。
    Array
(
  [sessionId] => 0fac795b-d807-4692-a01f-414622936431
  [utterance] => 查课表今日课表
  [requestData] => Array()
  [botId] => 73593
  [domainId] => 37616
  [skillId] => 54556
  [skillName] => 查课表
  [intentId] => 67783
  [intentName] => get_course
  [slotEntities] => Array
      (
          [0] => Array
              (
                  [intentParameterId] => 61180
                  [intentParameterName] => weekday
                  [originalValue] => 今日
                  [standardValue] => 今天
                  [liveTime] => 0
                  [createTimeStamp] => 1588145450299
                  [slotName] => weekday:weekday
                  [slotValue] => 今天
              )
          [1] => Array
              (
                  [intentParameterId] => 61179
                  [intentParameterName] => mornoon
                  [originalValue] => 全天
                  [standardValue] => 全天
                  [liveTime] => 0
                  [createTimeStamp] => 1588145450320
                  [slotName] => mornoon:mornoon
                  [slotValue] => 全天
              )
      )
  [requestId] => 20200429153050278-904398056
  [device] => Array()
  [skillSession] => Array
      (
          [skillSessionId] => c09d7dc6-c04d-4628-a6f2-911e95cbd295
          [newSession] => 1
      )
)
  • 可以看到，参数包含在slotEntities中，slotEntities[0]['slotValue']和slotEntities[1]['slotValue']分别是我们想要提取的参数今天和全天

2.抓包获取Cookie

1）为什么抓包

  • 想一想，我们从哪里获取课程表？当然是学校的教务网站。但是这大多数时候不是公开的，需要登录获取。
  • 如果学校教务系统有手机app的话，那就很方便，因为手机app的cookie大多能够保持很长时间不失效，甚至是永久的。但是网页登录产生的cookie时效往往很短。
  • 抓到cookie后，使用php构造请求，获取课程表的内容，经过解析，返回正确的值给天猫精灵。
  • 如果没有手机app，那么需要自行构造请求，模拟登录，可以参考以下内容。

2）如何抓包

感觉这个内容有点多，准备另外写一篇。到时候在这里放上链接。也可以自行搜索教程，使用的软件是Fiddler。

3）抓到的请求

  • 完整的请求

    POST http://jxglstu.hfut.edu.cn:7070/appservice/home/schedule/getWeekSchedule.action HTTP/1.1
Host: jxglstu.hfut.edu.cn:7070
Connection: keep-alive
Content-Length: 106
Accept: application/json, text/plain, */*
User-Agent: Mozilla/5.0 (Linux; Android 10; TAS-AN00 Build/HUAWEITAS-AN00; wv) AppleWebKit/537.36 (KHTML, like Gecko) Version/4.0 Chrome/78.0.3904.108 Mobile Safari/537.36
Content-Type: application/x-www-form-urlencoded
X-Requested-With: edu.hfut.eams.mobile
Accept-Encoding: gzip, deflate
Accept-Language: zh-CN,zh;q=0.9,en-US;q=0.8,en;q=0.7
Cookie: JSESSIONID=395721953DA4811C2D2A7E**********
userKey=JShUaMgb0cCxYshjoEwKmllsMXqntPn1Uy**********&identity=0&projectId=2&semestercode=036&weekIndx=12

  • 响应

    {
"code": 200,
"msg": "查询成功！",
"salt": null,
"obj": {
  "business_data": [
    {
      "activity_id": "79192",
      "activity_week": "12,13,14,15,16,17,18,19",
      "activity_weekstate": "12-19周",
      "course_name": "微电子封装技术",
      "end_time": "12:10",
      "end_unit": 4,
      "is_conflict": false,
      "lesson_code": "1011280X--001",
      "rooms": [
        {
          "campus_name": "翡翠湖校区",
          "code": "00000235",
          "floor_name": "翠十二教",
          "name": "翠十二教302*"
        }
      ],
      "start_time": "10:20",
      "start_unit": 3,
      "teachclass_stdcount": 94,
      "teachers": [
        {
          "code": "2007800051",
          "name": "***"
        }
      ],
      "weekday": 1
    }
  ],
  "err_code": "00000",
  "err_msg": ""
},
"token": null,
"error": null
}

  • 请求的链接为

    http://jxglstu.hfut.edu.cn:7070/appservice/home/schedule/getWeekSchedule.action

  • 附带参数为

    userKey=JShUaMgb0cCxYshjoEwKmllsMXqntPn1Uy**********&identity=0&projectId=2&semestercode=036&weekIndx=12

  • 获取不同时间的课表，抓取数据包可以明显看到看到参数中weekIndx表示教学周。business_data存放课程详情

3.编写php

现在已经有了足够的信息，可以开始处理请求与数据了。

1)处理收到的请求

以下代码获取请求参数的slotValue

$tmpData = strval(file_get_contents("php://input"));        //获取请求参数
$DataArray = json_decode($tmpData, true);                    //生成关联数组
//file_put_contents("request.txt", print_r($DataArray, true));
$request = $DataArray["slotEntities"];                        //提取slotEntities项
if($request[0]["intentParameterName"] == "mornoon")            //提取slotValue
{
    $mornoon = $request[0]["slotValue"];
    $weekday = $request[1]["slotValue"];
}
else
{
    $mornoon = $request[1]["slotValue"];
    $weekday = $request[0]["slotValue"];
}

2)构造发送的请求

function post($url,$post_data,$location = 0,$reffer = null,$origin = null,$host = null){
    $header = array(
        'Host: jxglstu.hfut.edu.cn:7070',
        'Connection: keep-alive',
        'Content-Length: 106',
        'Accept: application/json, text/plain, */*',
        'Origin: file://',
        'User-Agent: Mozilla/5.0 (Linux; Android 10; TAS-AN00 Build/HUAWEITAS-AN00; wv) AppleWebKit/537.36 (KHTML, like Gecko) Version/4.0 Chrome/78.0.3904.108 Mobile Safari/537.36',
        'Content-Type: application/x-www-form-urlencoded',
        'Accept-Encoding: gzip, deflate',
        'Accept-Language: zh-CN,zh;q=0.9,en-US;q=0.8,en;q=0.7',
        'Cookie: JSESSIONID=395721953DA4811C2D2A7E**********',
        'X-Requested-With: edu.hfut.eams.mobile',
    );
    $curl = curl_init();
    curl_setopt($curl, CURLOPT_URL, $url);                //传入url
    curl_setopt($curl, CURLOPT_HTTPHEADER, $header);    //传入header
    curl_setopt($curl, CURLOPT_USERAGENT, "Mozilla/5.0 (Windows NT 10.0; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/75.0.3770.100 Safari/537.36");
    curl_setopt($curl, CURLOPT_AUTOREFERER, 1);            //自动设置referer
    curl_setopt($curl, CURLOPT_POST, 1);                //开启post
    curl_setopt($curl, CURLOPT_ENCODING, "gzip, deflate" );
    curl_setopt($curl, CURLOPT_POSTFIELDS, $post_data);    //要传送的数据
    curl_setopt($curl, CURLOPT_COOKIE, "JSESSIONID=395721953DA4811C2D2A7E**********");    //以变量形式发送cookie
    curl_setopt($curl, CURLOPT_TIMEOUT, 30);            //设置超时限制，防止死循环
    curl_setopt($curl, CURLOPT_HEADER, 0);
    curl_setopt($curl, CURLOPT_RETURNTRANSFER, 1);
    $tmpInfo = curl_exec($curl);                        //发送请求，获取返回数据
    curl_close($curl);
    return $tmpInfo;
}
$morning = [];            //存储上午的课
$afternoon = [];        //存储下午的课
//$start_week:教学周第一周的开始时间，用于计算今天是第几个教学周。
$start_week = date("2020-02-17");
$now = date("Y-m-d");
$reply = "";
//$week:计算今天是第几个教学周
$week = ceil(abs(strtotime($now) - strtotime($start_week))/86400/7);

if($weekday == "今天")
    $day = date("w");
elseif($weekday == "明天")
{
    //周日问明天的课，教学周应+1
    if(date("w") == 7)
        $week += 1;
    $day = date("w",strtotime(date("Y-m-d",strtotime("+1 day"))));
}
elseif($weekday == "后天")
{
    //双休日问后天的课，教学周应+1
    if(date("w") >= 6)
        $week += 1;
    $day = date("w",strtotime(date("Y-m-d",strtotime("+2 day"))));
}
else
    $day = -1;

$result = post("http://jxglstu.hfut.edu.cn:7070/appservice/home/schedule/getWeekSchedule.action","userKey=JShUaMgb0cCxYshjoEwKmllsMXqntPn1UyZwhXIIr8Y%3D&identity=0&projectId=2&semestercode=036&weekIndx=".$week);

3)解析收到的数据

$course = json_decode($result,true)["obj"]["business_data"];    //提取business_data中的课程信息
foreach($course as $value)                                        //遍历循环判断
{
    if($value["weekday"] == $day)                                //找到要查询的日期
    {
        if(strtotime($value["start_time"]) - strtotime("12:00") < 0)    //表示上午的课
        {
            if($value["start_time"] == "08:10")                            //8:10开始的是第一节课
                $reply_temp = "第一节 ".$value["course_name"]." ";
            else                                                        //否则是第二节课
                $reply_temp = "第二节 ".$value["course_name"]." ";
            array_push($morning,$reply_temp);
        }
        else                                                            //表示下午的课
        {
            if($value["start_time"] == "14:00")                            //14:00开始的是第一节课
                $reply_temp = "第一节 ".$value["course_name"]." ";
            else                                                        //否则是第二节课
                $reply_temp = "第二节 ".$value["course_name"]." ";
            array_push($afternoon, $reply_temp);
        }
    }
}

4)准备返回的数据

if($morning != [] && ($mornoon == "上午" || $mornoon == "全天"))    //上午有课，并且查询了上午（或全天）的课
    $reply = $reply."".$weekday."上午 ".implode(" ",$morning);        //reply中加入上午的课
if($afternoon != [] && ($mornoon == "下午" || $mornoon == "全天"))    //下午有课，并且查询了下午（或全天）的课
    $reply = $reply."".$weekday."下午 ".implode(" ",$afternoon);    //reply中加入下午的课
if(($morning == [] && $mornoon == "上午") || ($afternoon == [] && $mornoon == "下午"))    //上午或者下午没课
    $reply = $weekday."".$mornoon."没有课哦";
elseif(($morning == [] && $afternoon == [] && $mornoon == "全天"))    //明天都没课
    $reply = $weekday."没有课哦";
echo json_encode(array('returnCode'=>'0','returnValue'=>array('reply'=>$reply,'resultType'=>'RESULT','executeCode'=>'SUCCESS')));
  • 注意最后返回的数据格式一定要按照官方要求来，否则会出错。
  • 以上四段代码即为完整代码，按顺序写入php文件即可，记得前后加上<?php和?>

4.最后测试

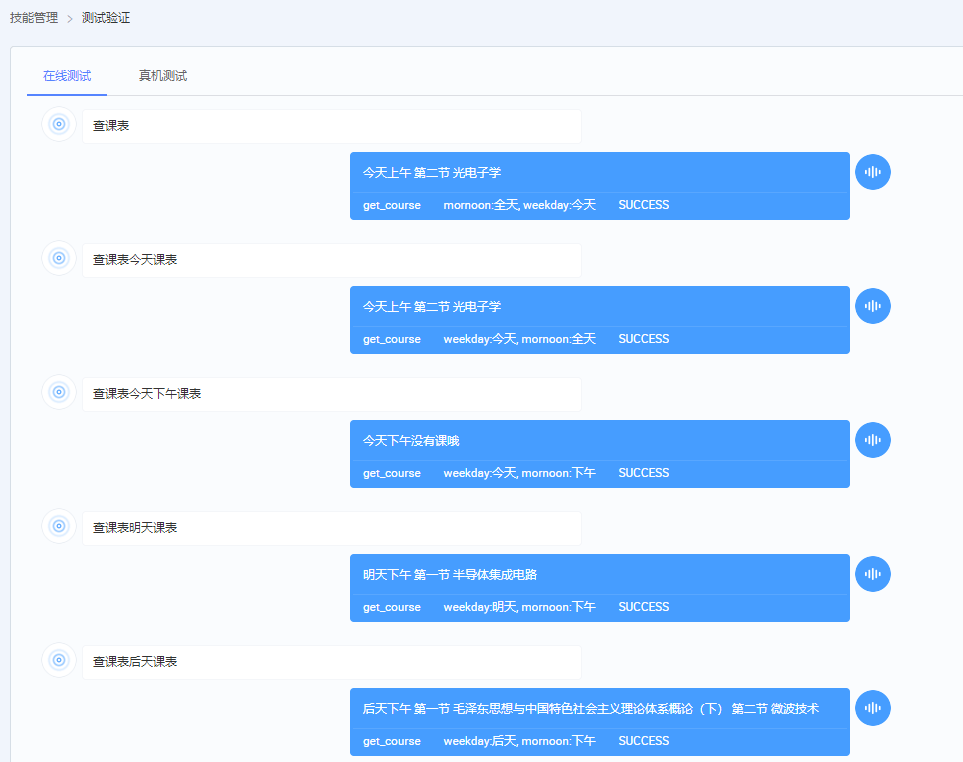

在技能管理中的测试栏目里发送“查课表”即可查询
测试成功
测试成功，最后在真机测试里打开开关即可。

如需使用自定音频素材，先在音频素材界面上传音频，得到音频ID

上传音频
再修改course.php中最后一行为：

echo json_encode(
    array(
        'returnCode'=>'0',
        'returnValue'=>array(
            'reply'=>$reply,
            'resultType'=>'RESULT',
            'actions'=>array(
                array(
                    "name"=>"audioPlayGenieSource",
                    "properties"=>array(
                        "audioGenieId"=>"53953"
                    )
                ),
                array()
            ),
        'executeCode'=>'SUCCESS'
        )
    )
);

修改audioGenieId的值为对应音频ID，多个音频添加多个array()即可。测试成功会有音频的进度条显示。
测试音频

  • Tips：可以在天猫精灵App中设置组合指令，使询问方式更接近真实对话。如下图
    组合指令
